单排交叉圆柱滚子转盘轴承（Single-Row Crossed Cylindrical Roller Slewing Bearing）是一种高刚性、高精度、结构紧凑的回转支承，特别适用于对旋转定位精度、承载刚性和安装空间有严苛要求的高端装备领域。洛阳嘉维轴承股份有限公司具备该类轴承的自主研发与批量制造能力，产品广泛应用于风电变桨、医疗影像、雷达转台、工业机器人等场景。

一、结构原理

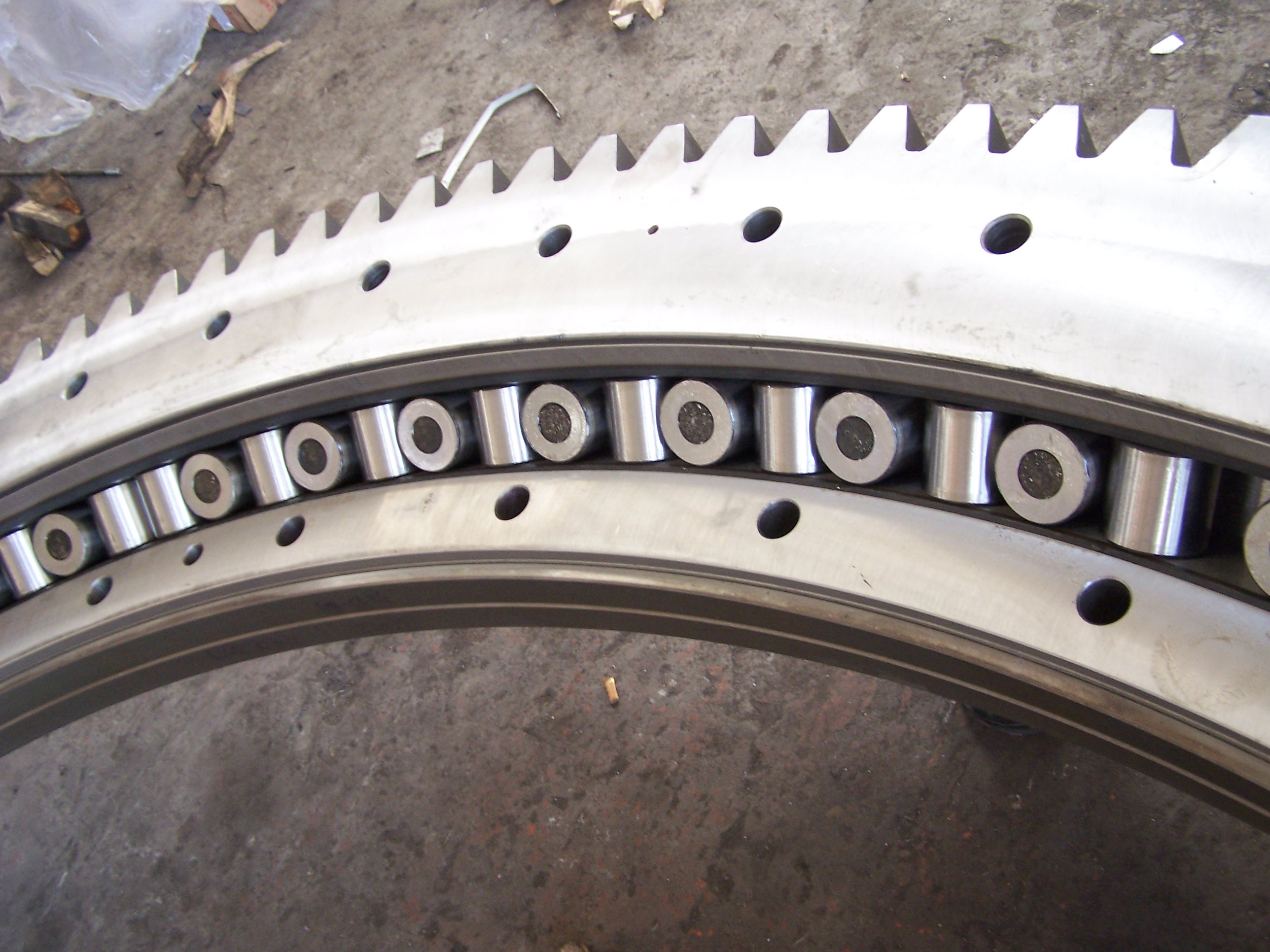

• 滚动体布置：
  单排圆柱滚子以90°交叉方式（通常呈“X”形交替排列）安装在内外圈的滚道之间；
• 隔离设计：
  滚子之间设有工程塑料或铜质隔离块（保持架），防止滚子相互摩擦，确保平稳旋转；
• 滚道形式：
  多为直滚道或微V型滚道，通过精密磨削保证接触角一致性。

✅ 核心机制：任一方向的载荷（轴向、径向或倾覆力矩）都会同时作用于两组不同角度的滚子，实现双向等效支撑，无需预紧即可获得极高刚性。

二、核心性能优势

三、典型结构形式

🔧 可选配法兰安装结构（内圈或外圈带法兰），简化主机装配流程。

四、材料与制造工艺

• 套圈材料：
  • 常规工况：GCr15 或 42CrMo4（真空脱气冶炼，高纯净度）；
  • 耐腐蚀需求：AISI 440C不锈钢（用于医疗、海洋环境）。
• 热处理：
  • 整体淬火 + 低温回火，硬度 HRC58–62；
  • 滚道经超精磨削，表面粗糙度 Ra ≤ 0.2μm。
• 密封与润滑：
  • 双面氟橡胶（FKM）密封圈，耐温-20℃~+200℃；
  • 预填长寿命聚脲基润滑脂，支持终身免维护或定期加注。
