三排滚子组合转盘轴承（Three-Row Roller Slewing Bearing）是回转支承中承载能力最强、刚性最高的结构形式之一，特别适用于承受巨大轴向力、径向力和倾覆力矩的重型装备。洛阳嘉维轴承股份有限公司具备Φ500mm至Φ15,000mm全尺寸三排滚子轴承的设计与制造能力，广泛应用于风电、港口机械、海洋工程、冶金设备等领域。

一、结构原理与特点

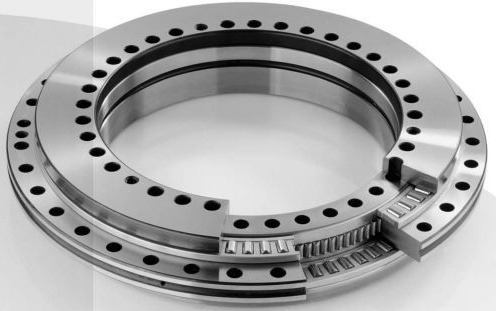

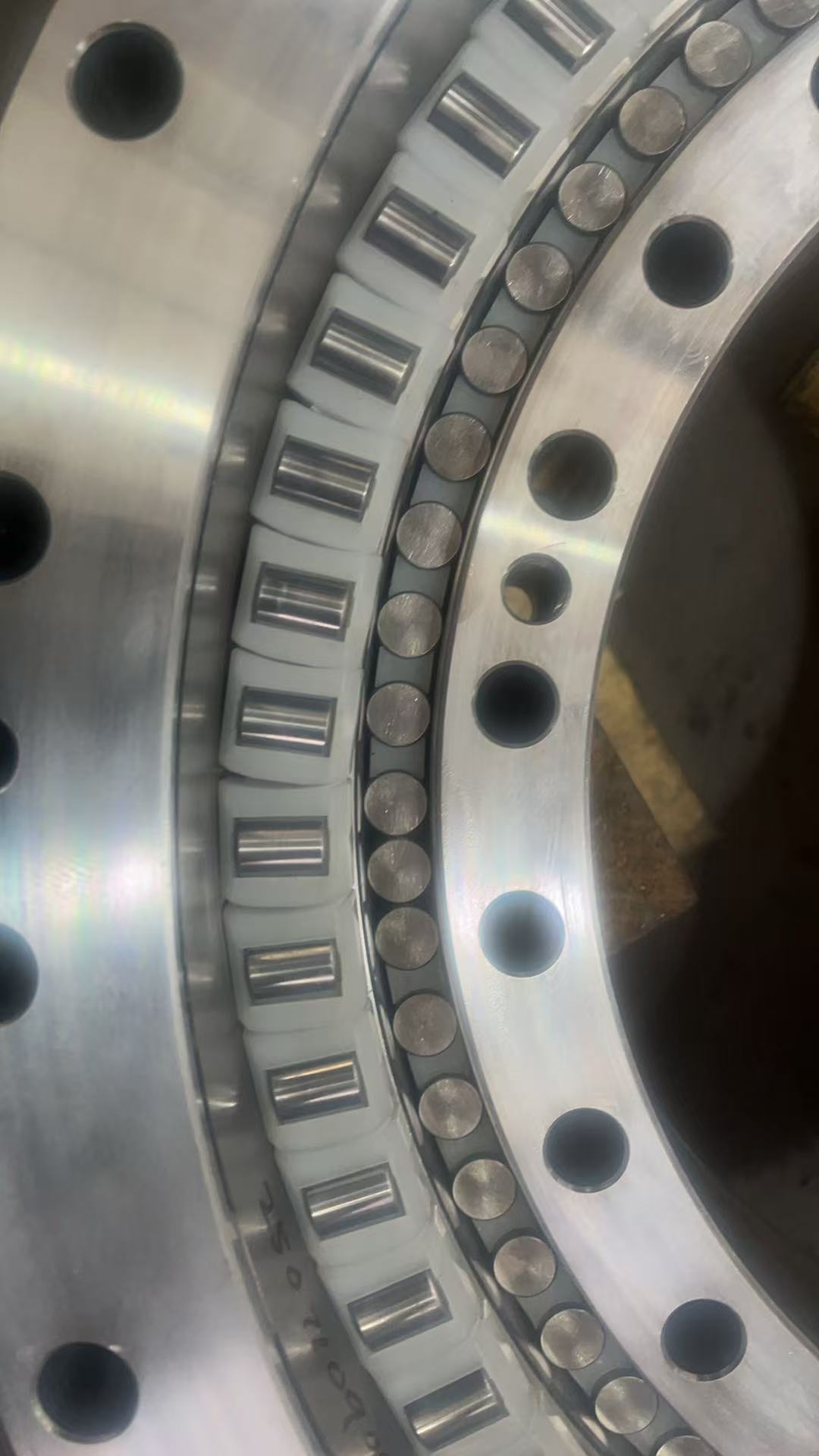

三排滚子组合轴承由三组独立排列的圆柱滚子组成，分别承担不同方向的载荷：

✅ 核心优势：

• 轴向、径向、倾覆力矩三向载荷完全解耦，无相互干扰；
• 在相同外形尺寸下，承载能力比四点接触球轴承高50%以上；
• 刚性大、变形小，适用于高精度定位或重载摆动工况。

二、典型结构形式

1. 无齿式（130系列）
   • 用于纯回转支撑，需外接驱动机构；
2. 内齿式（133/134系列）
   • 内圈带齿，小齿轮从内部啮合，结构紧凑；
3. 外齿式（131/132系列）
   • 外圈带齿，便于外部驱动布置，维护方便。

三、材料与工艺保障

• 套圈材料：
  • 常规：50Mn（经济型）
  • 重载/海工：42CrMo（高淬透性合金钢）
• 热处理：
  • 整体调质 + 滚道表面感应淬火，硬度 HRC55–62；
  • 大直径产品采用分段淬火+应力均化工艺，控制变形；
• 滚子：
  • GCr15高碳铬轴承钢，整体淬硬，尺寸一致性达IT5级；
• 密封润滑：
  • 双唇NBR/FKM密封圈 + 多点黄油嘴，支持集中润滑。

四、主要应用领域

五、洛阳嘉维产品优势

• 超大尺寸制造能力：
  成功交付Φ10米整体三排滚子轴承、立式使用三排轴承等高端产品；
• 高精度控制：
  滚道圆度≤0.05mm/m，齿轮啮合侧隙可控；
• 国际认证齐全：

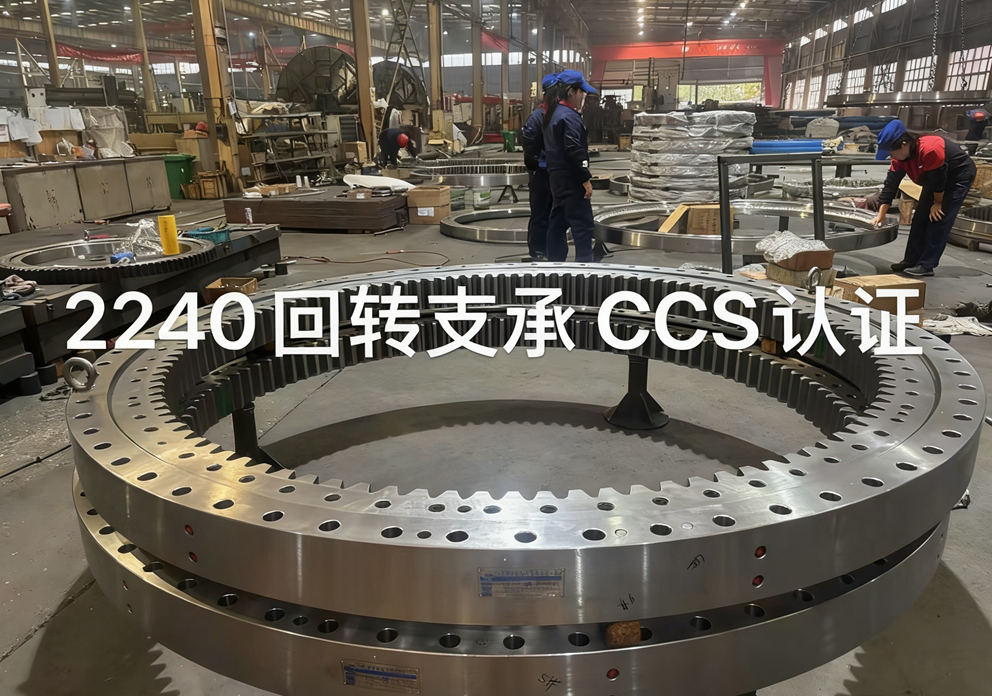

  通过CCS、ABS、DNV、CE等认证，满足全球项目准入；
• 定制灵活：
  支持非标尺寸、特殊游隙（C3/C4）、防腐处理（达克罗、镀锌）等需求。

六、选型建议

• 当设备出现以下情况时，优先选用三排滚子轴承：
  ✅ 倾覆力矩 > 轴向力的2倍；
  ✅ 要求极低弹性变形（如精密吊装）；
  ✅ 连续重载或冲击载荷工况；
  ✅ 设备寿命要求 ≥ 20年。

⚠️ 注意：三排滚子轴承成本高于球轴承，且对安装平面平面度要求更高（通常≤0.1mm/m），需在主机设计阶段预留足够刚性基础。

结语

三排滚子组合转盘轴承是重型回转装备的“定海神针”。洛阳嘉维凭借强大的重型加工装备（15米立车、大型磨床、数控淬火机）和全流程质量控制体系，已成为国内该类轴承的重要供应商，持续为大国重器提供安全、可靠、长寿命运行的核心支撑。
